Привод TRIGON KIT

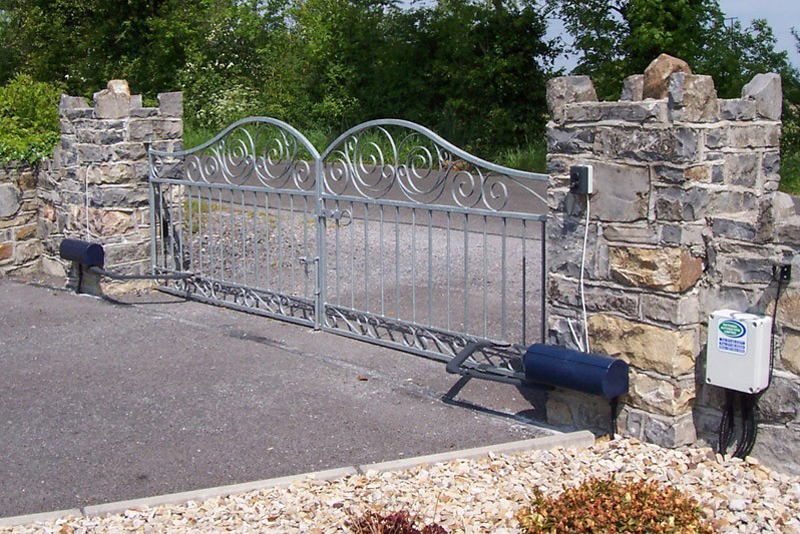

Комплект Trigon Kit – полнофункциональный рычажный электромеханический привод для ворот распашного типа. Данный комплект рекомендован для управления воротами при большом расстоянии между точками крепления.

В составе 7 элементов:

• защитного кожуха;
• кронштейна крепления привода;
• механизма открытия ворот вручную;
• двигателя;
• приводного вала;
• системы передачи усилия в виде прямого и изогнутого рычагов;
• кронштейна крепления системы передачи.
• В процессе использования изделия необходимо иметь в виду:
• защиту механизма поворота обеспечивают концевые выключатели, отвечающие как за останов механизма, так и за активизацию торможения перед остановом;
• существует возможность точной настройки выключателей;
• в точке крепления на столбе изделие не требует организации ниши и обеспечивает открытие ворот наружу;
• допускается высокая интенсивность использования механизма – до 100 полных циклов в час.



Характеристики

Напряжение питания	220 В
Мощность	280 Вт
Момент	250 Нм
Количество циклов	>30 в час
Время открывания створки на 90o	18 с
Макс. ширина створки	3 м
Ветровая нагрузка	средняя
Назначение	универсальный
Интенсивность использования	30%
Диапазон рабочих температур	-40 .. +55 oC
Класс защиты	IP 44
Масса	11.5 кг

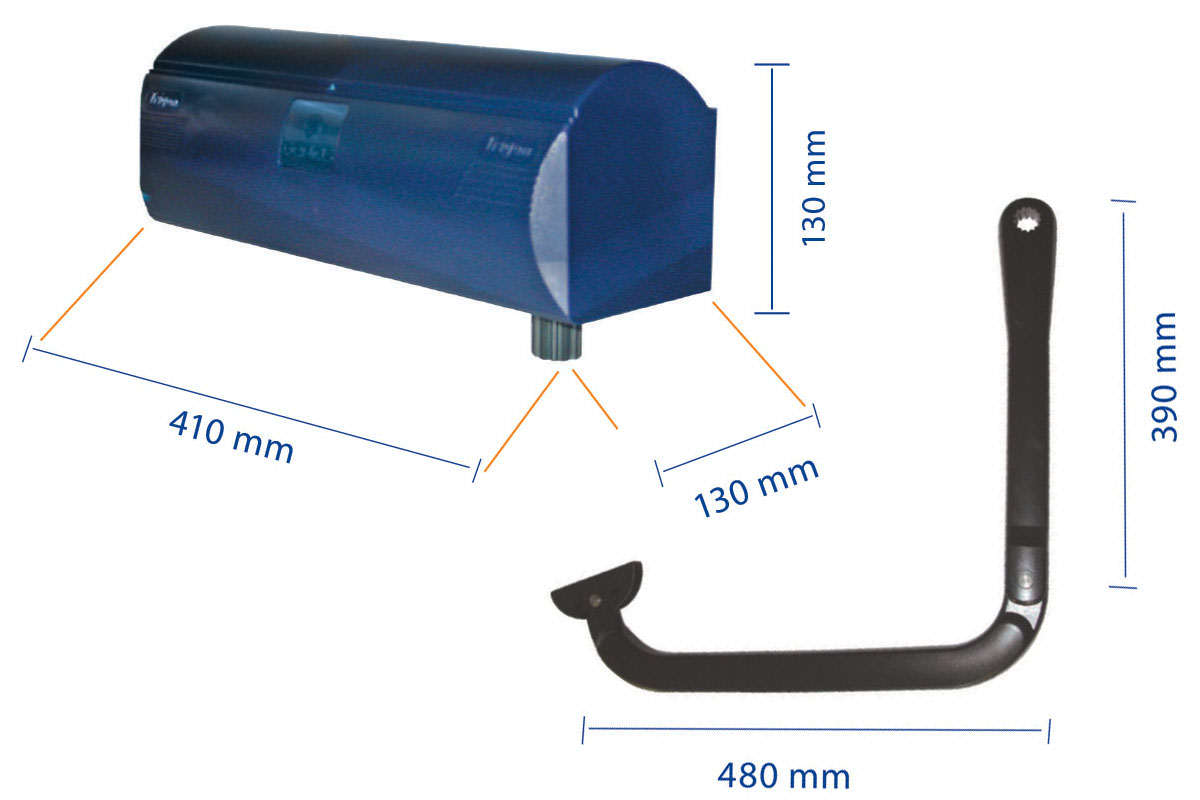

Габариты	410x130x130 мм
