Привод гидравлический линейный Faac 402 CBC

Гидравлический линейный привод для распашных ворот Faac 402 CBC

Технические характеристики привода для распашных ворот Faac 402 CBC

Запасные части для привода распашных ворот Faac 402 CBC

Faac 402 CBC -  гидравлический высокоэффективный линейный привод, создан для автоматического движения распашных ворот и устанавливается в общественных, промышленных местах, где наблюдается средняя интенсивность работы конструкций.

• Защищенность модели. Благодаря нанесению специального антикоррозийного покрытия на корпус гидравлического привода обеспечена высокая стойкость и конструкции к воздействию внешней среды и ее долговечность.
• Безопасность эксплуатации. Линейная модификация снабжена специализированной платой управления, благодаря которой можно отрегулировать усилие, а также оснащена функцией защиты людей от непреднамеренного защемления створками.
• Управление системой. С помощью трехгранного ключа владелец конструкции может управлять воротами вручную и разблокировать их при отключении электропитания.

Технические характеристики гидравлического линейного привода Faac 402 CBC

Запчасти для гидравлического линейного привода распашных ворот Faac 402 CBC

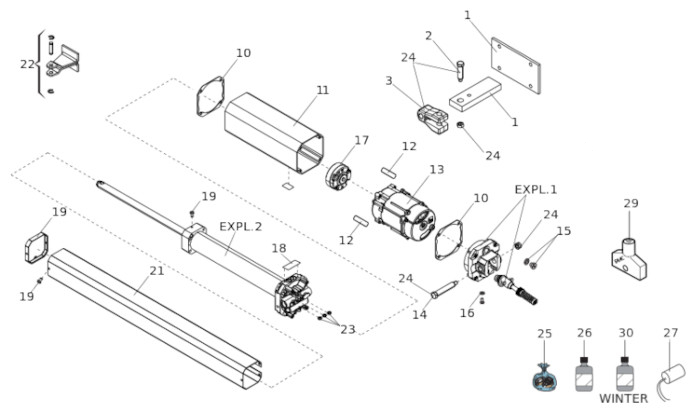

Схема 1
Номер на схеме	Артикул	Наименование
1	72840065	Пластина монтажная
2	7182075	Винт (шпилька) крепления
3	7228015	Вилка задняя
10	70991015	Прокладка 80 мм
11	7450005	Корпус
12	63003303	Демпфер двигателя
13	7700055	Двигатель для гидростанции привода
14	7182175	Винт (шпилька) крепления длинная
15	7110015	Пробка маслозаливного отверстия с прокладкой
16	7094065	Шайба медная для крепления фланца мотора
17	3204425	Насос чугунный
18	7203275	Подвижная защита клапанов CE97
19	63003304	Крепеж кожуха
21	7272085	Кожух
22	4304015	Передний кронштейн
23	7090010015	Комплект уплотнений FAAC OR 4.48x1.78
24	4900645	Комплект вилки для приводов
25	390781	Комплект уплотнителей
26	714017	Гидравлическое масло FAAC HP OIL 1
27	7601351	Конденсатор пусковой 8 МКФ - 400 В с проводом 250 мм
29	713002	Ключ разблокировки
30	714042	Масло гидравлическое FAAC HP2 OIL 1L арктическое

Схема 2
Номер на схеме	Артикул	Наименование
1	7171485	Фланец с кабельным каналом
2	417010	Кабель электромотора с крепежом
3	4284065	Кабель питания с ответным разъемом
4	7090290015	Уплотнительное кольцо 15,6X1,78
5	7110015	Пробка маслозаливного отверстия с прокладкой
6	7109135	Оплетка кабеля гибкая
7	7090080025	Уплотнительное кольцо OR 11.91X2.62 (115)

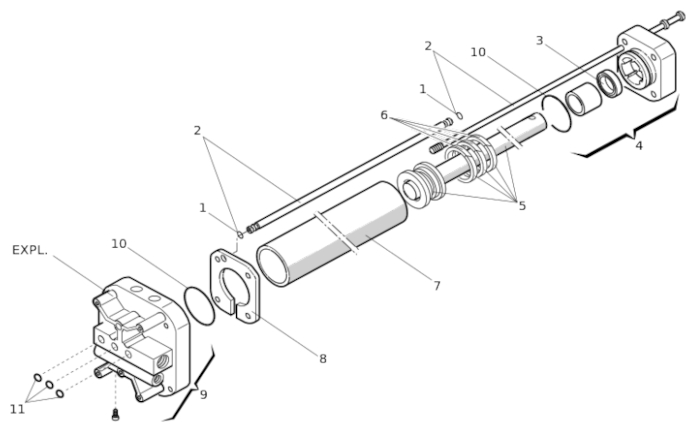

Схема 3
Номер на схеме	Артикул	Наименование
1	7090635	Уплотнительные кольца перепускной трубки
2	63003305	Масляная трубка и тяги для привода
3	63000655	Кольцо уплотнительное
4	4994165	Передний фланец
5	4350065	Поршень
6	7095035	Сальник
7	7366065	Цилиндр
8	63003304	Крепеж кожуха
9	4994365	Распределительный фланец
10	7090350025	Кольцо уплотнительное 34,6х2,62
11	7090010015	Комплект уплотнений OR 4.48X1.78 (2018)

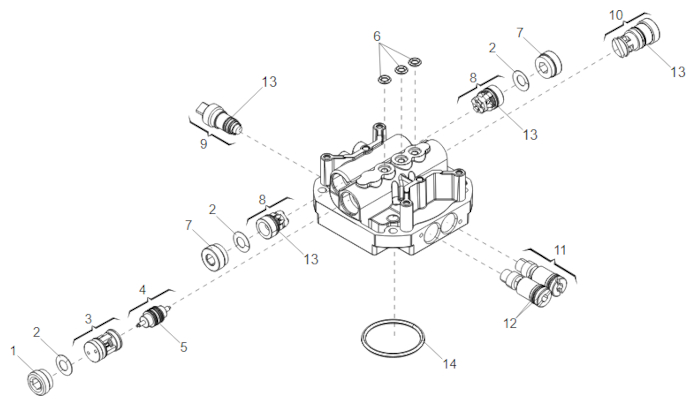

Схема 4
Номер на схеме	Артикул	Наименование
1	7049005	Латунная заглушка клапана гидроблока
2	63000577	Уплотнительное кольцо
4	4180285	4180285 Игла стопорного клапана с уплотнительным кольцом
5	7090300015	Уплотнение OR 7.66X1.78 90 SHORE
6	7090010015	Комплект уплотнений OR 4.48X1.78 (2018)
7	7049135	Гайка стопорная для всасывающего клапана
8	4404065	Клапан всасывающий с пружиной
9	63003419	Впускной клапан
10	4180205	Клапан запорный
11	41803955	Латунный колпачек обходного клапана
12	7090150015	Уплотнение OR 9.25X1.78 (2037)
13	390781	Комплект уплотнителей
14	7090350025	Кольцо уплотнительное 34,6х2,62
